VH-1890

立式高速加工中心
适用于模具、汽配、航空、医疗器械等行业复杂零件批量加工

技术参数

名称
项目
单位
规格
行程
X 轴行程
mm
1800
Y 轴行程
mm
1000
Z 轴行程
mm
800
主轴鼻端到工作台的距离
mm
200-1000
主轴中心至Z轴护罩距离
mm
985
工作台
工作台的尺寸
mm
2000x900
T形槽(尺寸×槽数×间距)
mm
22x5x150
工作台最大载重
kg
2200
主轴
转速
rpm
6000
主轴锥度
#
BT50
传动方式
#
皮带式
进给
三轴切削进给
mm/min
1-10000
三轴快速进给
m/min
20/20/20
精度
定位精度
mm
0.015/0.010/0.010
重复定位精度
mm
0.012/0.008/0.008
换刀系统
刀具数
pcs
24
刀具最大重量
kg
18
刀具最大长度
mm
300
刀具直径(满刀/邻空刀)
mm
112/200
刀库形式
#
圆盘式
数控系统
控制系统
#
FANUC 0I-MF
主轴电机功率
kw
15/18.5
三轴电机功率
kw
3.0/3.0/3.0
其他
所需气压
kgf/cm3
≥6
电力需求
KVA
45
外形尺寸(长x宽x高)
mm
5925×4070×3660

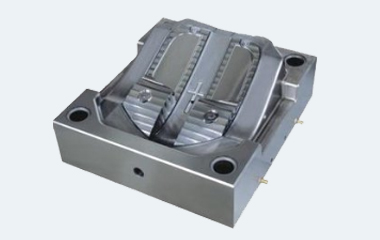

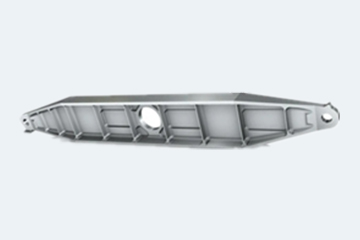

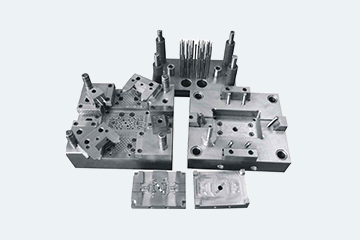

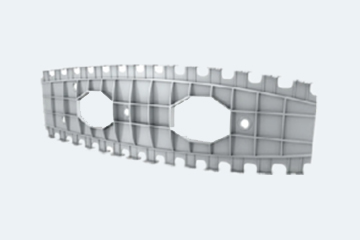

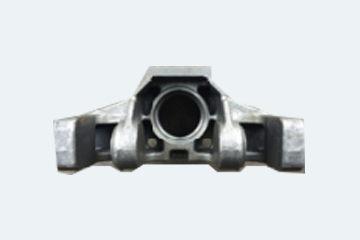

加工应用

在精密零件、汽车、五金、汽配、医疗器械行业得到广泛应用
  • 01
    新能源汽车行业
  • 02
    工程机械行业
  • 03
    模具行业
  • 04
    航空航天行业
