V-11

立式加工中心
适用于精密零件、五金、汽配等行业多品种中小批量加工

技术参数

名称
项目
单位
规格
行程
X 轴行程
mm
1100
Y 轴行程
mm
600
Z 轴行程
mm
600
主轴鼻端到工作台的距离
mm
130-730
主轴中心至Z轴护罩距离
mm
625
工作台
工作台的尺寸
mm
1200x600
T形槽(尺寸×槽数×间距)
mm
18x5x100
工作台最大载重
kg
800
主轴
转速
rpm
8000/12000
主轴锥度
#
BT40
传动方式
#
皮带式/直结式
进给
三轴切削进给
mm/min
1-10000
三轴快速进给
m/min
36/36/36
精度
定位精度
mm
0.008/0.006/0.006
重复定位精度
mm
0.005/0.004/0.004
换刀系统
刀具数
pcs
24/30
刀具最大重量
kg
8
刀具最大长度
mm
300
刀具直径(满刀/邻空刀)
mm
80/150
刀库形式
#
圆盘式
数控系统
控制系统
#
FANUC 0I-MF
主轴电机功率
kw
11/18.5
三轴电机功率
kw
3.0/3.0/3.0
其他
所需气压
kgf/cm3
≥6
电力需求
KVA
25
外形尺寸(长x宽x高)
mm
2900×2680×3050

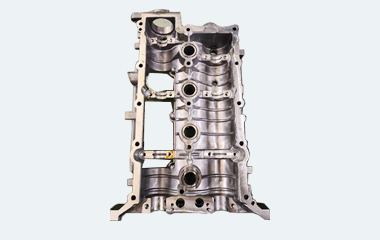

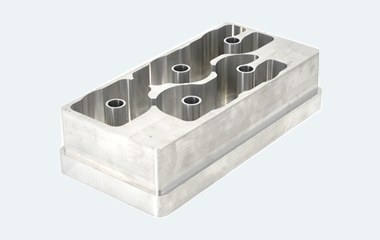

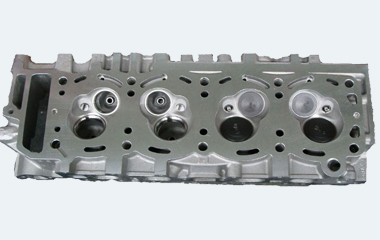

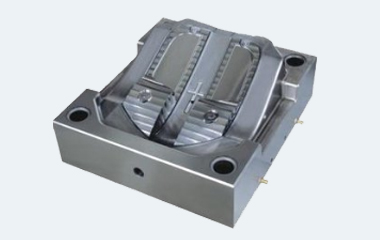

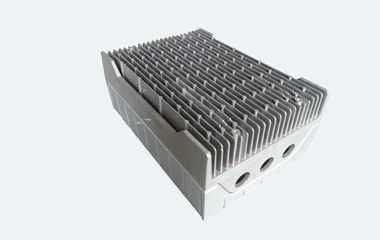

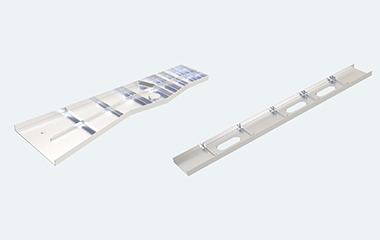

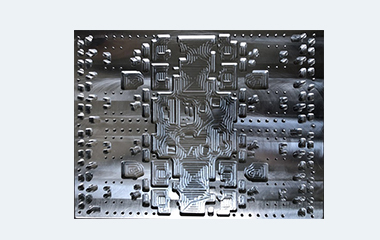

加工应用

在精密零件3C产品、五金、汽配、医疗器械行业得到广泛应用
