T-7C

高速钻铣加工中心
适用于新能源、3C、通讯等行业精密零件加工,适用范围更广

技术参数

名称 项目 单位 规格
行程 X轴行程 mm 700
Y轴行程 mm 400
Z轴行程 mm 350
主轴鼻端到工作台的距离 mm 150 - 500
主轴中心至Z轴护罩距离 mm 411
工作台 工作台的尺寸 mm 850 x400
T形槽(尺寸×槽数×间距) mm 14 x3x125
工作台最大载重 kg 350
主轴 转速 rpm 20000
主轴锥度 # BT30
传动方式 # 直结式
进给 三轴切削进给 mm/min 1 - 10000
三轴快速进给 m/min 48/48/48
精度 定位精度 mm 0.007 / 0.005/0.005
重复定位精度 mm 0.004 / 0.003/0.003
换刀系统 刀具数 pcs 21
刀具最大重量 kg 3
刀具最大长度 mm 250
刀具直径(满刀/邻空刀) mm 100/140
刀库形式 # 夹臂式(伺服)
数控系统 控制系统 # FANUC 0I-MF
主轴电机功率 kw 3.7/9
三轴电机功率 kw 2.5/2.5/2.7
其他 所需空气压力 kgf/cm3 ≥6
电力需求 KVA 15
外形尺寸(长x宽x高) mm 1890x2573x2442

加工应用

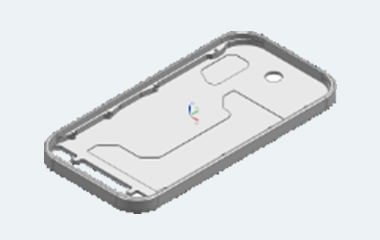

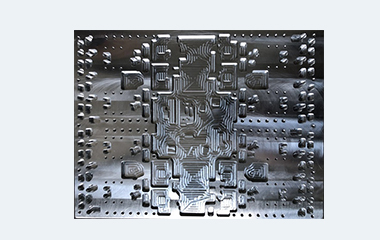

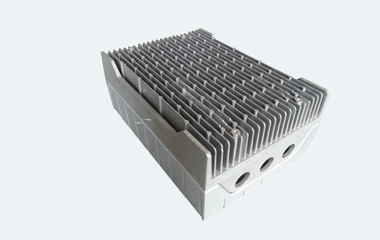

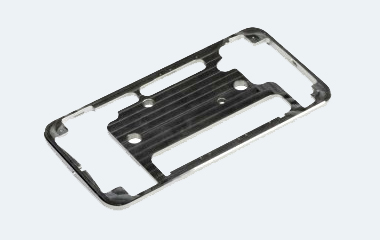

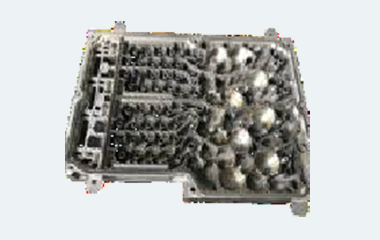

适合于3C结构件、无人机零部件、非标自动化零部件、手板、新能源电控箱体、散热器等
