T-16

高速钻铣加工中心
适用于自动化、新能源车等行业型材高效加工

技术参数

名称 项目 单位 规格
行程 X轴行程 mm 1600
Y轴行程 mm 420
Z轴行程 mm 300
主轴鼻端到工作台的距离 mm 150 - 450
主轴中心至Z轴护罩距离 mm 560
工作台 工作台的尺寸 mm 1720 x500
T形槽(尺寸×槽数×间距) mm 14 x5 x80
工作台最大载重 kg 500
主轴 转速 rpm 20000
主轴锥度 # BT30
传动方式 # 直结式
进给 三轴切削进给 mm/min 1 - 10000
三轴快速进给 m/min 36/36/48
精度 定位精度 mm 0.010 / 0.005/0.005
重复定位精度 mm 0.006 / 0.003/0.003
换刀系统 刀具数 pcs 21
刀具最大重量 kg 3
刀具最大长度 mm 250
刀具直径(满刀/邻空刀) mm 100/140
刀库形式 # 夹臂式(伺服)
数控系统 控制系统 # FANUC 0I-MF
主轴电机功率 kw 3.7/13
三轴电机功率 kw 3.0/3.0/3.0
其他 所需空气压力 kgf/cm3 ≥6
电力需求 KVA 20
外形尺寸(长x宽x高) mm 3800x2665x2670

加工应用

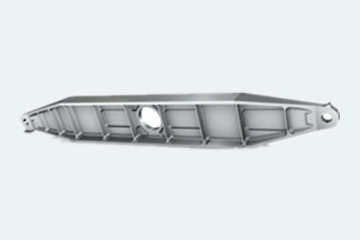

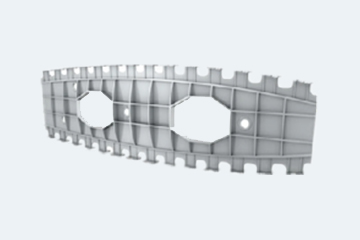

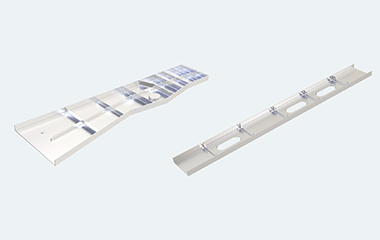

型材高效加工利器,可满足精密航空结构件、非标自动化结构件、新能源铝边梁、汽车中控三连屏边框的高效加工需求
  • 01
    新能源汽车产业
  • 02
    航空航天行业
