定梁定柱式龙门
定梁定柱式龙门

LM-8555

龙门加工中心
适用于航空航天、造船、模具制造等行业中大型零件加工

技术参数

名称
项目
单位
LM-6238
LM-8538
加工范围
X轴行程
mm
6200
8500
Y轴行程
mm
4500
4500
Z轴行程
mm
1300
1300
双立柱间距(门宽)
mm
3800
3800
主轴鼻端至工作台面距离
mm
300-1600
300-1600
工作台
工作台尺寸
mm
6000×3000
8000×3000
工作台最大载重
T
35
40
主轴
传动方式
#
直结+齿轮箱
直结+齿轮箱
主轴锥孔
#
BT-50Φ190(长鼻)
BT-50Φ190(长鼻)
主轴最高转速
rpm
6000
6000
主轴最大输出扭矩
Nm
770/1089
770/1089
主轴功率
kW
22/26
22/26
进给系统
三轴快速进给
m/min
10/12/12
10/12/12
三轴切削进给
mm/min
1-8000
1-8000
马达功率
kW
6/7/7
9/7/7
精度
定位精度
mm
0.052/0.030/0.015
0.062/0.030/0.015
重复定位精度
mm
0.025/0.020/0.015
0.030/0.020/0.015
其他
电力需求
KVA
60
60
空压规格
bar
6.5
6.5
机台重量
T
67
81

加工应用

适用于航空航天、造船、发电、重机、机车、机床、纺织机械、印刷机械、模具制造等行业中大型零件加工
  • 01

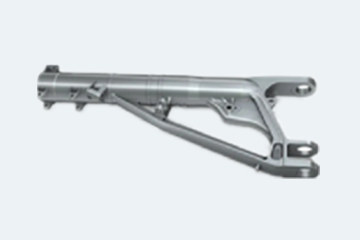

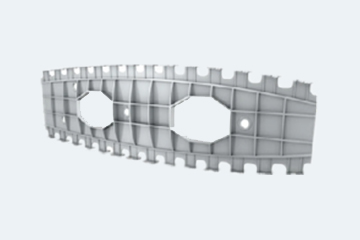

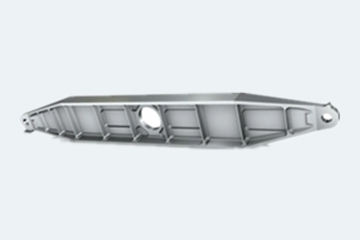

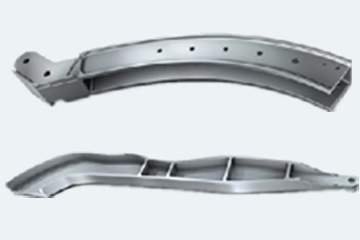

    航空航天行业
