五轴系列
TH-200U
五轴加工中心
TH-200U五轴加工中心定位人形机器人小型高精度核心部件专属加工装备，专攻灵巧手、关节件、关节外壳、肩部关节外壳等微型复杂构件，以“更便捷、更实用、更经济” 为核心优势，完美适配多品种、小批量、高精度的柔性生产需求。
产品特点
01
精准加工规格：三轴行程： 400/400/350mm，主轴转速： 20000rpm，定位精度达 ：0.007/0.005/0.005mm，快移速度： 48/48/48m/min，A轴摆角： - 110°/+50°
02
高效柔性配置：标配30T刀库，轻松应对人形机器人多场景、多工序加工需求；搭载时栅高精度DD转台，倾斜轴最大扭矩332Nm、旋转轴78Nm，最高转速均达250rpm，动力输出稳定强劲。
03
创新工艺设计：取消竹节管，配备球头环喷冷却系统，彻底避免转台干涉，实现加工过程充分冷却，提升表面质量与刀具寿命；一体式加大加长主轴箱、转台后置设计，有效释放275mm 超大摆轴后行程，加工空间更充裕。
技术参数
| 名称 | 项目 | 单位 | 规格 |
|---|---|---|---|
| 行程 | X轴行程 | mm | 400 |
| Y轴行程 | mm | 400 | |
| Z轴行程 | mm | 350 | |
| A轴 | ° | +120/ -30 | |
| C轴 | ° | 360 | |
| 转台 | 工作台尺寸 | mm | Φ200 |
| T形槽(尺寸×槽数×间距) | mm | 12×4×90°（均分） | |
| 工作台最大载重 | kg | 45 | |
| 主轴 | 转速 | rpm | 20000 |
| 主轴锥度 | # | BT30 | |
| 传动方式 | # | 直连式 | |
| 进给 | 三轴切削进给 | mm/min | 1 - 15000 |
| 三轴快速进给 | m/min | 48/48/48 | |
| 换刀系统 | 刀具数 | pcs | 30 |
| 刀具最大重量 | kg | 3 | |
| 刀具最大长度 | mm | 250 | |
| 刀具直径（满刀/邻空刀） | mm | 100（无邻刀140） | |
| 数控系统 | 控制系统 | # | SYNTEC |
| 主轴电机功率 | kw | 3.7/9 | |
| 其他 | 所需空气压力 | kgf/cm3 | ≥6 |
| 电力需求 | KVA | 80 | |
| 外形尺寸（长x宽x高） | mm | 2320x1610x2910 |
加工应用

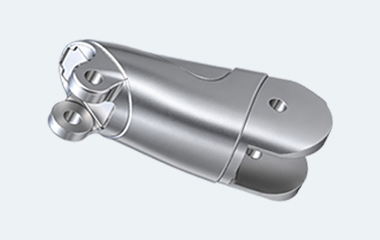

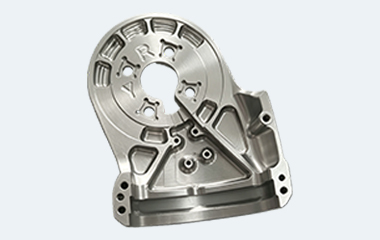

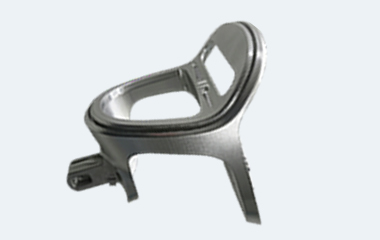

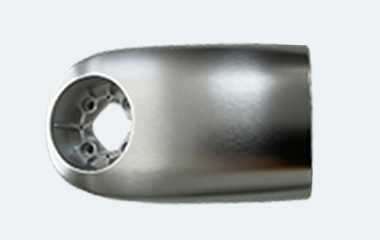

适用于人形机器人精密零部件加工，专攻灵巧手、关节件、关节外壳、肩部关节外壳等微型复杂构件
-
01人形机器人行业
